Noyaux EI en acier au silicium pour transformateur monophasé : qualités, tailles et applications
Sep 23, 2025
Laisser un message
Points clés à retenir
- ‑ Les noyaux EI sont des noyaux magnétiques laminés empilés composés de pièces d'acier au silicium en forme de E et de I, largement adoptés pour les transformateurs monophasés de petite et moyenne taille afin de construire des circuits magnétiques fermés.
- ‑ Gamme de tailles : monophasé EI35‑EI360 (le chiffre correspond à la largeur de la languette en mm) ; triphasé 3PEI17.5‑3PEI100 ; Une interface utilisateur et des laminages découpés sur mesure sont disponibles. ‑ Les options de matériaux couvrent les nuances CRGO à grains orientés (M3‑M6, 0,23‑0,35 mm) et l'acier au silicium non orienté CRNGO multiséries en 0,35 mm et 0,50 mm d'épaisseur.
- ‑ Revêtements standards : revêtement inorganique T2 pour acier à grains orientés (recuit des supports) ; Revêtement semi-organique T4 pour qualités non orientées. Peut être fourni recuit ou non recuit.
- ‑ Applications typiques : transformateurs de commande, transformateurs d'isolement, autotransformateurs, stabilisateurs, ballasts, réacteurs et composants inductifs de puissance de l'onduleur.
Que sont les noyaux d’assurance-emploi ?

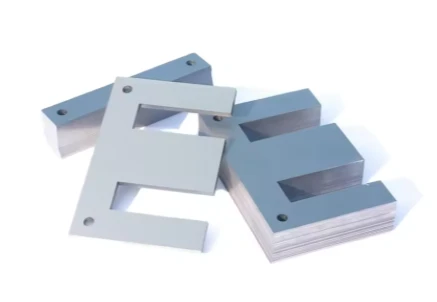

Les noyaux EI sont des noyaux magnétiques laminés découpés selon les formes classiques E et I dans une tôle d'acier au silicium, assemblés par des stratifications E et I entrelacées pour former un circuit magnétique fermé avec une branche centrale définie pour l'enroulement. Il s'agit de la forme de base standard pour les petits et moyens transformateurs monophasés-.
Formulaires disponibles
- Monophasé :EI 35 à EI 360 (le chiffre indique la largeur de la languette en mm)
- Trois phases :3PEI 17,5 (87,5 mm) à 3PEI 100 (500 mm)
- Autres formes :UI et laminages personnalisés sur demande
Spécifications des transformateurs monophasés EI Core
| TAILLE |
MONOPHASÉ : EI 35 À EI 360 TRIPHASÉ : 3PEI 17,5 (87,5MM) À 3PEI 100 (500MM) |
|
ÉPAISSEUR |
0,23-0,35MM (CRGO) 0,35-0,5MM (CRNGO) |
|
MATÉRIEL |
M3, M4, M5, M6 (CRGO) 35WW250, 35WW300, 35WW400 (0,35MM) 50WW250, 50WW310, 50WW400, 50WW470, 50WW600, 50WW800 (0,5MM) |
|
FRÉQUENCE |
50HZ-60HZ |
|
REVÊTEMENT |
T2 Inorganique ( CRGO ) T4 Semi-biologique (CRNGO) |
|
TECHNOLOGIE DES PROCÉDÉS |
RECUIT ET SANS RECUIT |
Qualités des matériaux
| Taper | Notes | Épaisseur |
|---|---|---|
| CRGO (orienté-céréales) | M3, M4, M5, M6 | 0,23 – 0,35 mm |
| CRNGO (non-orienté) | 35WW250, 35WW300, 35WW400 | 0,35 mm |
| CRNGO (non-orienté) | 50WW250, 50WW310, 50WW400, 50WW470, 50WW600, 50WW800 | 0,50 mm |
Les désignations de qualité suivent les conventions de classe de perte-de GB/T 2521/IEC 60404 ; vérifier les valeurs garanties des pertes de cœur par rapport à la norme applicable.
Revêtements isolants et traitement
- Revêtement inorganique T2 - pour CRGO (recuit-compatible)
- Revêtement semi-organique T4 - pour CRNGO
- Technologie de traitement : recuit ou non-recuit, en fonction de la qualité et des performances magnétiques cibles
Applications
Les noyaux EI sont utilisés dans les transformateurs de commande, les autotransformateurs, les transformateurs d'isolement, les transformateurs de puissance, les ballasts, les réacteurs, les inductances, les alimentations à onduleur et les stabilisateurs de tension.
Demander une fiche technique et un devis pour les noyaux en acier au silicium EI
GNEE fournit des noyaux en acier au silicium laminé EI / 3PEI / UI à gamme complète. Nous fournissons des services de refendage, d’estampage, d’empilage et délivrons des certificats de test en usine.
Veuillez soumettre vos exigences techniques pour une proposition personnalisée :
‑ Type de noyau : EI / 3PEI / UI, numéro de modèle exact (par exemple EI‑86)
‑ Qualité et épaisseur du matériau (CRGO ou CRNGO)
‑ Exigence recuite ou non recuite
‑ Hauteur de pile, objectif de facteur d'empilement
‑ Application finale et quantité commandée
Notre équipe d'ingénierie vous répondra avec des conseils de qualité et un devis ferme dans les 24 heures.
