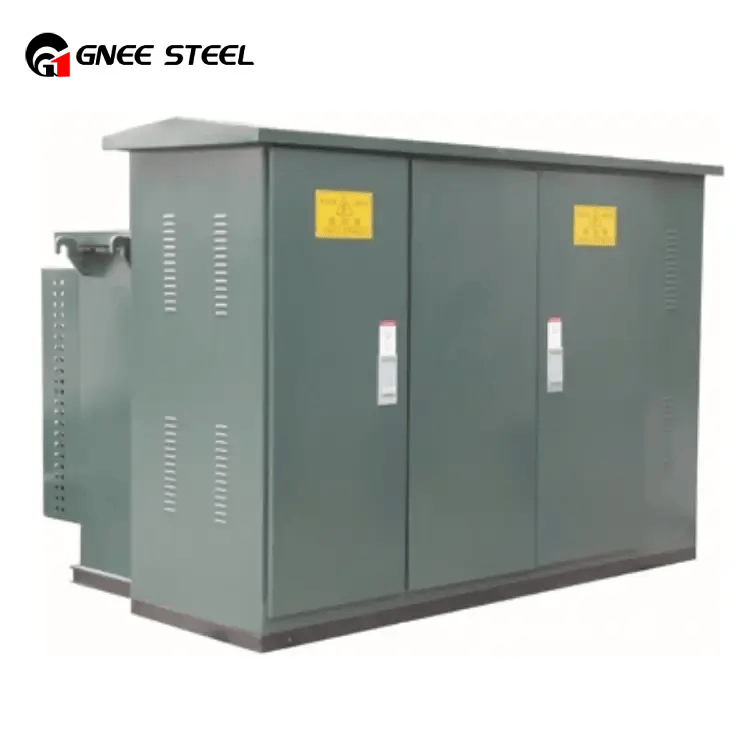

100-1600 Transformateur combiné KVA (type de boîte de style américain)
La conception intégrée offre une forte capacité de surcharge, une faible perte d'énergie, une résistance élevée à court-circuit, des performances robustes de protection contre la foudre et de faibles niveaux de bruit.
Description
Paramètres techniques
Description des produits
Un transformateur combiné, également connu sous le nom de transformateur de boîte de style américain, est un nouveau type d'équipement de distribution d'énergie. Il convient particulièrement aux centres de chargement urbain, aux zones résidentielles, aux hôpitaux, aux écoles, aux aéroports, aux gares et aux autres emplacements pour réduire la perte d'énergie et améliorer la qualité de l'alimentation électrique.
Vidéo
Paramètre de produits
|
Numéro de série n ° |
Nom |
Unité |
Paramètres techniques |
|
1 |
Capacité nominale |
kva |
100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600 |
|
2 |
Tension nominale |
kv |
6, 10, 35 |
|
3 |
Plage de robinet haute tension |
±5%, ±2x2.5% |
|
|
4 |
Groupe de connexion |
Dyn11 yyn 0 |
|
|
5 |
Opération de tension avec |
kv |
25kV / min, 35kV / min, 85kV / min |
|
6 |
Vague de troncature de tension à impulsion de foudre (pic) |
kv |
65KV, 85KV |
|
7 |
Fusible de sauvegarde |
A |
Les fabricants déterminent par capacité |
|
8 |
Fusible d'insertion |
A |
Les fabricants déterminent par capacité |
|
9 |
Courant nominal de l'interrupteur de chargement |
A |
300, 630 |
|
10 |
Élévation de la température de la couche supérieure à l'huile |
K |
<65 |
|
11 |
Niveau de bruit |
db |
Moins ou égal à 52 |
100-1600 Introduction du produit transformateur combiné KVA
1. Aperçu du produit
Le transformateur combiné intègre les composants de réception, de distribution et de transformateur en puissance en un système de sous-station complet. Il adopte deux configurations:
Conception de réservoir intégré: Le noyau du transformateur, l'interrupteur de charge haute tension et les fusibles protecteurs sont logés dans un seul réservoir.
Conception de réservoir séparés: Le noyau du transformateur est isolé de l'interrupteur de charge haute tension et des fusibles protecteurs dans deux réservoirs séparés.
Cette structure compacte minimise son empreinte.
2.Condérations clés
Terminaux à haute tension entièrement isolés: Assure la sécurité de l'opérateur en éliminant le besoin de dégagement de l'isolation.
200A Connecteurs de câble de chute de chargement: Autorisez l'échange à chaud dans des conditions de charge.
Accessoires en option: Tourneurs de foudre, indicateurs de tension, indicateurs de défaut, etc.
Groupe de connexion Dyn11: Améliore la qualité de tension, stabilise le point neutre et réduit la troisième interférence harmonique.
Performances robustes: Une capacité de surcharge élevée, une faible perte, une forte résistance à court-circuit, une excellente protection contre la foudre et un faible bruit.
Applications flexibles: Compatible avec les réseaux de boucle et de terminal pour une meilleure fiabilité de l'alimentation.
3. avantages additionnels
Plusieurs configurations de basse tension et commutation automatique de compensation d'alimentation réactive.
Mesures anti-condensation pour un fonctionnement stable dans des environnements humides.
Conception compacte et entièrement fermée pour une installation facile, un fonctionnement flexible et des coûts de maintenance faibles.
4. Applications
Permet aux grilles 10kV / 35kV de s'étendre directement dans les centres de charge, réduisant les pertes de lignes et la pollution visuelle urbaine. Ses performances élevées, sa fiabilité, sa conception écologique et son apparence esthétique le rendent idéal pour diverses installations publiques.
5.Applications d'énergie éolienne
Notre entreprise a développé des transformateurs combinés spécialisés pour les réseaux de remontée du parc éolien. Ces unités ont été déployées avec succès dans des projets tels que:
Mongolie intérieure: Le parc éolien de Huitengliang
Liaon: Haibin Éolien Ferme , Liutaizi Éolien Ferme
Jilin: Cgn Power's Da'an Wind Farm
Nous pouvons également fournir les produits transformateurs suivants:
30-2500 Transformateur de distribution de noyau laminé KVA / 10KV
30-2500 Transformateur de puissance KVA
30-2500 Transformateur de puissance KVA (Transformateur de puissance à huile triphasé)
{{0 action
{{0 action
{{0 action
30-2500 KVA Transformateur de type sec en résine époxy
{{0 action
{{0 action
{{0 action
30-2500 Transformateur de type sèche en alliage amorphe KVA
30-3200 KVA Rectifier Transformateur
6300-42200 Transformateur de puissance à huile triphasé KVA
800-31500 KVA / 35KV Transformateur de puissance immergé d'huile
100-1600 Transformateur combiné KVA
Cabinet de distribution basse tension de communication 380 V
Soupcher pré-assemblé (style européen), etc.
