Huile de classe 35 kV-Transformateur de puissance immergé
Nov 11, 2025
Laisser un message
Présentation du produit : Transformateur de puissance immergé dans l'huile de classe 35 kV-
LeTransformateur de puissance immergé dans l'huile de classe 35 kV-parGNÉest conçu pour offrir une fiabilité élevée, de faibles pertes et une résistance mécanique exceptionnelle aux réseaux de distribution-triphasés. Construit avec des structures d'isolation avancées, un noyau en acier au silicium laminé à froid de première qualité-à froid-et des enroulements en cuivre sans oxygène-de haute qualité-sans oxygène-, ce transformateur répond aux exigences des systèmes électriques modernes.
Il est doté d'un réservoir d'huile ondulé entièrement scellé, d'ailettes d'huile de type ondulé-et d'une capacité supérieure de protection contre l'humidité-. Avec sa faible consommation d'énergie, son fonctionnement stable et son excellente résistance aux courts-circuits-, le transformateur immergé dans l'huile de 35 kV-est largement utilisé dans les réseaux électriques, les sous-stations et les installations industrielles.
Paramètres techniques – 35 kV série S11 sans-robinet d'excitation-changement d'huile-transformateur immergé
| Capacité nominale (kVA) | Combinaison de tension (kV) | Groupe vectoriel | Aucune-perte de charge (kW) | Perte de charge (kW) | Sans-charge Courant (%) | Impédance (%) | Poids (kg) – Corps | Poids (kg) – Huile | Poids total (kg) | Dimensions (L×L×H mm) | Largeur de voie (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 30 | 35 / 0.4 | Dyn11 / Yyn0 | 0.14 | 0.89 / 0.84 | 1.7 | 6.5 | 165 | 230 | 580 | 1320×550×1550 | 550 |
| 50 | 0.16 | 1.20 / 1.14 | 1.3 | 230 | 265 | 730 | 1320×700×1680 | 550 | |||
| 80 | 0.22 | 1.80 / 1.71 | 1.1 | 310 | 310 | 870 | 1395×730×1730 | 550 | |||
| 100 | 0.23 | 2.01 / 1.91 | 1.1 | 370 | 340 | 1000 | 1440×760×1810 | 550 | |||
| 125 | 0.28 | 2.32 / 2.26 | 1.0 | 440 | 380 | 1130 | 1450×800×1940 | 550 | |||
| 160 | 0.32 | 2.87 / 2.26 | 1.0 | 540 | 415 | 1360 | 1470×850×2090 | 660 | |||
| 200 | 0.34 | 3.12 / 3.10 | 0.9 | 640 | 480 | 1520 | 1500×800×2050 | 660 | |||
| 250 | 0.40 | 3.76 / 3.70 | 0.9 | 725 | 495 | 1680 | 1530×830×2090 | 660 | |||
| 315 | 0.48 | 4.75 / 4.53 | 0.95 | 825 | 525 | 1910 | 1550×870×2150 | 660 | |||
| 400 | 0.58 | 5.74 / 5.47 | 0.85 | 980 | 595 | 2260 | 1600×940×2200 | 660 | |||
| 500 | 0.68 | 6.91 / 6.58 | 0.85 | 1210 | 680 | 2640 | 1750×1000×2280 | 820 | |||
| 630 | 0.83 | 8.76 / 8.65 | 0.8 | 1370 | 740 | 3050 | 1800×1060×2310 | 820 | |||
| 800 | 0.99 | 9.40 / 9.30 | 0.7 | 1710 | 800 | 3360 | 2120×1075×2450 | 820 | |||
| 1000 | 1.20 | 11.5 / 11.0 | 0.65 | 1950 | 930 | 3880 | 2250×1090×2630 | 820 | |||
| 1250 | 1.35 | 13.8 | 0.60 | 2250 | 1130 | 4470 | 2250×1140×2690 | 820 | |||
| 1600 | 1.69 | 16.0 | 0.60 | 2890 | 1260 | 5995 | 2250×2145×2700 | 1070 | |||
| 2000 | 1.90 | 19.0 | 0.55 | 3070 | 1330 | 6445 | 2320×2170×2750 | 1070 | |||
| 2500 | 2.36 | 23.2 | 0.55 | 3555 | 1390 | 7080 | 2340×2180×2510 | 1070 |
Avantages de construction des transformateurs-à bain d'huile
- Nouvelle structure d'isolation : Résistance améliorée aux courts-circuits-
- Noyau de haute-qualité : L'acier au silicium-laminé à froid réduit la perte de noyau
- Conception d'enroulement : Enroulement cylindrique multicouche avec du cuivre sans oxygène-pour un meilleur contrôle de l'échauffement.
- Traitement anti-corrosion : Toutes les fixations subissent une finition anti-corrosion
- Réservoir entièrement scellé: Structure de réservoir d'huile ondulée pour l'expansion de l'huile et une meilleure étanchéité
Avantages en termes de performances du transformateur à huile
- Haute efficacité et faible-charge à vide et perte de charge
- Durée de vie prolongée du transformateur
- Performance stable sous fluctuation du réseau
- Conception-économe en énergie alignée sur les initiatives vertes nationales
Application de transformateur d'huile
LeTransformateur immergé dans l'huile 35 kV-est largement appliqué dans :
- Réseaux de distribution urbains et ruraux
- Intégration du réseau d’énergie renouvelable (éolien/solaire)
- Zones industrielles et pôles de fabrication
- Sous-stations de service public
- Ce transformateur est un choix idéal pour un déploiement de réseau fiable et à long terme-dans diverses conditions de charge et climatiques.
Profil de l'entreprise
GNEE TRANSFORMER dispose d'une forte capacité de production et d'une équipe marketing efficace.
Nos produits de transformateurs comprennent des transformateurs ultra-haute tension de 500 kV, 400 kV, 330 kV, 220 kV et 110 kV, divers transformateurs de type sec-/transformateurs immergés dans l'huile/transformateurs en alliage amorphe de 35 kV et moins, de nouveaux transformateurs d'énergie et des sous-stations préfabriquées,
Série d'exportation : transformateur monophasé-, transformateur triphasé-, transformateur cylindrique, transformateur d'isolement, transformateur de commande, régulateur de tension et autres produits, ainsi que diverses spécifications de transformateurs spéciaux tels que transformateurs de mise à la terre, bobines de suppression d'arc, transformateurs Bitcoin, cabines préfabriquées, réacteurs, transformateurs de four électrique, transformateurs redresseurs, transformateurs miniers, transformateurs marins, etc.
GNEE TRANSFORMER a successivement passé la certification système ISO9001, ISO14001, ISO45001, SA8000. Dans le même temps, les transformateurs de distribution de niveau 10 kV et 35 KV et les sous-stations de type boîtier ont obtenu la certification CEI de la Commission électrotechnique internationale, la certification UL américaine, la certification allemande TUV, la certification européenne CE, la certification néerlandaise KEMA et la certification GOST. Nos ventes de produits couvrent le marché mondial, comprenant 72 pays et régions tels que les États-Unis, l'Europe, le Canada, le Mexique, etc.

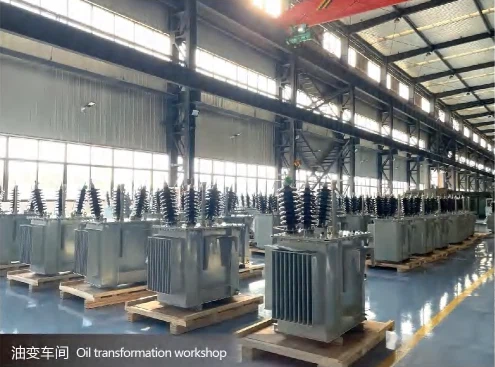

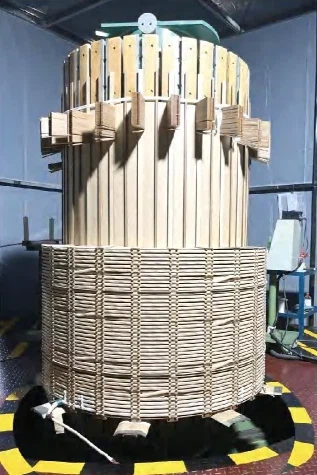

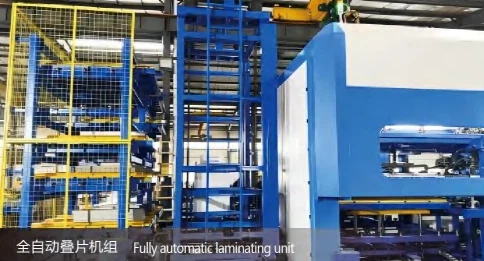

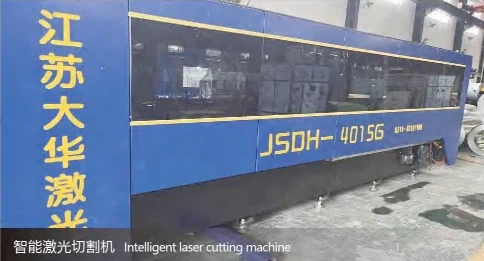

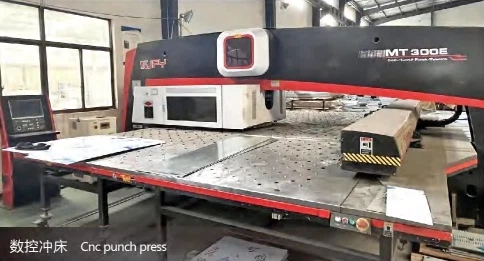

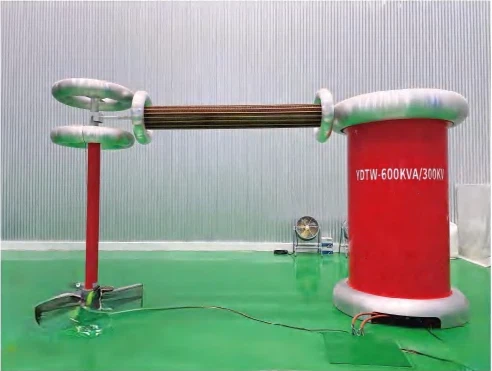

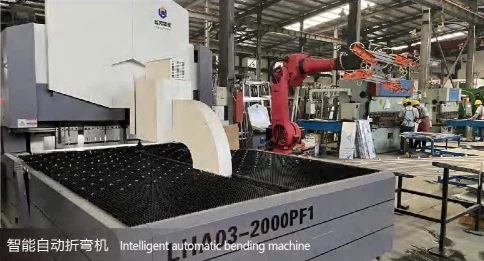

transformateur présentoir d'équipement d'atelier
types de transformateur de GNEE
Obtenir la spécification de la commande du transformateur
Transformateur GNEESpécification de la commande
|
Lors du choix des produits de notre entreprise, veuillez fournir les données suivantes pour mieux vous servir. |
||
|
Demandeur |
||
|
Demandeur : |
Méthodes téléphoniques : |
Fax: |
|
Responsable technique du projet : |
Méthodes téléphoniques : |
Boîte aux lettres: |
|
Sélection du type de transformateur |
||
|
□Transformateur sec {□SC(B) Résine époxy □SC(B) Non-encapsulé} □Boîte américaine (ZGS) {□Type de terminal(-Z-) □Type de réseau en anneau(-H-)} □Changement de boîte européenne (YBM){□ Changement à sec □Changement d'huile} |
□-transformateur immergé dans l'huile{□ Entièrement scellé (-M-) □Huile-coussin de roulement} □Transformateur en alliage amorphe{□Amorphe sec □Huile amorphe} □ Transformateur spécial {Redresseur, Four, Mine, Etc} |
|
Sélection des données de base du transformateur
|
Pays d'utilisation : |
|
|
Numéro de phase : |
□Trois-phase(S conventionnel) □Monophasé □Autre() |
|
Fréquence: |
□50 Hz (conventionnel) □60 Hz □ Autre () |
|
Huile de transformateur : |
□#25 (conventionnel) □#45 (température minimale inférieure à -25 degrés) |
|
Capacité nominale : |
□( )kVA Conditions d'utilisation □Type extérieur □Type intérieur |
|
Altitude: |
□Moins de 1 000 m (conventionnel) □1 000-2 000 m □3 000 m以上 plus |
|
Tension nominale (haute tension) |
□6kV □10kV □20kV □35kV □66kV □110kV □220kV □Autre() |
|
Tension nominale (basse pression) |
□0,4kV □0,66kV □10kV □10,5kV □35kV □其他 Autre( ) |
|
Groupe connecté |
□Dyn11(conventionnel) □Yyn0 □YNd11 □li0(Monophasé-phase) □Autre() |
|
Impédance(%): |
□4% □4,5% □5,5% □6% □6,5% □7,5% □8% □Autre( ) |
|
Mode de régulation de tension |
□Régulation de tension sans excitation (conventionnelle) □Sur-régulation de tension de charge (Z) |
|
Plage de régulation de tension |
□±2*2,5 % □±5 % □±3*2,5 % □Autre() |
Sélection d'accessoires pour transformateur
|
□Ventilateur □Contrôle de la température{□ Commun □Avec interface informatique 485} □Boîtier sec{□ Tôle d'acier ordinaire □Alliage d'aluminium » Acier inoxydable} □Niveau de protection du boîtier sec (□IP20 (Conventionnel) □IP( )} □Exigences en matière de hauteur de caisse sèche{□Aucun □Exigences[ ]} □ Mode sortie de câble de la coque variable sèche {□ Haut-et-sortie □ Haut-et-bas □Bas-entrée/BAS-sortie □Bas-entrée/HAUT-sortie □Bas-entrée/BAS-sortie □Bas-entrée/ côté-extérieur [□Gauche □ Droite-extérieur]} |
|
Note: 1. (Exigences de changement à sec : le transformateur de 100 kVA n'inclut pas les ventilateurs, tels que les ventilateurs, doivent être chargés 2. (Vidanges d'huile<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
Autres exigences particulières (des frais supplémentaires s'appliquent ci-dessous)
|
Transformateur sec |
□Coque et plaque inférieure{□Ordinaire □Entièrement scellé} □Interrupteur de déplacement □Lo magnétique □Transformateur homopolaire □Barre de cuivre vers l'armoire basse tension □Maille de protection □Éclairage □Ventilateur de 100 kVA ou moins □Amortisseur |
|
Transformateur immergé dans l'huile- |
□Huile n°45 pour les zones non-à basse température □Marque désignée sur le-régulateur de tension de charge □400 kVA et moins prise basse tension phase OABC avec bornes de câblage □630 kVA ou moins nécessite un contrôle de la température □800 kVA ou moins La phase 0 de sortie basse tension nécessite des bornes de câblage □630kVA et moins doivent être équipés d'un relais de gaz |
