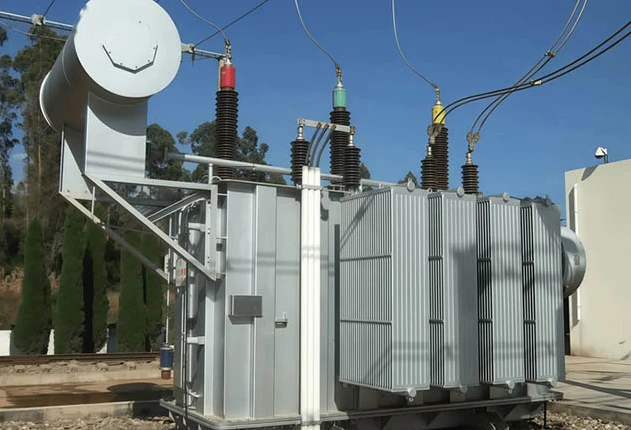

Transformateur immergé dans l'huile S11 de 250 kVA : facteurs de coûts et guide de spécifications

Nov 03, 2025

Laisser un message

Ce que la désignation S11 indique à un acheteur

S11 est une désignation de niveau de perte-utilisée pour les transformateurs de distribution triphasés scellés-immergés dans l'huile-de la série de produits chinois. Il identifie une conception dont la perte à vide-est inférieure à celle de la génération S9 précédente et dont le réservoir est entièrement scellé pour limiter l'oxydation de l'huile. Une unité de 250 kVA se situe au milieu de la plage de distribution, descendant généralement de 10 kV (ou 6 kV, 10,5 kV, 11 kV) à 0,4 kV pour un atelier, un bâtiment commercial, une station de pompage ou une petite centrale solaire.

Deux offres pour la même puissance de 250 kVA peuvent encore différer de 25 à 40 pour cent. L'écart réside rarement dans le chiffre en kVA lui-même ; il se situe dans le matériau d'enroulement, la qualité du noyau, la classe de perte, la disposition des prises, l'ensemble de protection et la portée des tests de routine et de type.

Où se situe le coût dans une unité de 250 kVA

Élément de coût Part indicative Levier de sélection
Conducteur d'enroulement 30-40 % Cuivre ou aluminium ; densité de courant
Noyau en acier au silicium à grains-orientés 20-30 % Note et niveau de perte ; 0,23-0,30 mm d'épaisseur
Réservoir, huile et surface de refroidissement 15-20 % Conception de réservoir ondulé ou de conservateur entièrement scellé
Isolation, traversées et câbles 8-12 % Système d'isolation ; lignes de fuite pour sites pollués ou côtiers
Protection et surveillance 5-10 % Relais de gaz, régulateur de température, dispositif de surpression

Les enroulements en cuivre augmentent le coût des conducteurs mais réduisent les pertes de charge et la taille du réservoir, et ils résistent aux forces de court-circuit avec moins de déformation que l'aluminium. Un réservoir ondulé entièrement scellé supprime le conservateur et la jauge de niveau d'huile-, ce qui réduit l'entretien mais limite l'accès pour l'échantillonnage d'huile et l'analyse des gaz dissous.

Les niveaux de perte déterminent le coût à vie, pas le prix d'achat

Aucune-perte de charge n'est alimentée à chaque heure de l'année, tandis que la perte de charge évolue avec le carré du courant de charge. Un acheteur qui compare une classe de perte ordinaire à une classe de perte faible-sur le seul prix d'achat se trompe généralement sur l'actif. La comparaison correcte capitalise à la fois les flux de pertes sur la durée de vie attendue à un taux d'actualisation, la méthode du coût total de possession et les mesures qui en résultent par rapport à la prime d'achat.

Les planchers réglementaires sont également importants. GB 20052 fixe les valeurs d'efficacité énergétique minimales autorisées et les niveaux d'efficacité pour les transformateurs de puissance en Chine. La norme CEI 60076-20 définit le cadre d'efficacité énergétique utilisé dans les appels d'offres internationaux, et les limites de niveau 2 du règlement (UE) 2014/548 s'appliquent aux unités mises sur le marché européen. Tout chiffre de perte indiqué pour une unité de 250 kVA doit donc toujours être indiqué avec la classe de perte et l'étalon de mesure.

Spécification électrique à corriger avant de commander

Paramètre Valeur typique de 250 kVA Note
Capacité nominale 250 kVA Refroidissement continu ONAN
Haute tension 10 kV (également 6, 10,5 ou 11 kV) Delta connecté en Dyn11
Basse tension 0,4 kV Étoile avec neutre mis en valeur
Groupe vectoriel Dyna11 Norme pour le devoir de distribution
Prise hors-circuit +/-2 x 2,5 % (également +3/-1 x 2,5 %) Tableau de liens à cinq-positions
Impédance de court-circuit- 4 % à la classe 10 kV 4,5 % est courant à 630 kVA et plus
Augmentation de la température Huile supérieure 60 K, moyenne d'enroulement 65 K Limites selon CEI 60076-2 pour ONAN
Liquide isolant Huile minérale selon CEI 60296 Fluides esters conformes à la norme CEI 61099 pour les sites sensibles au feu-

Les tôles de noyau sont découpées dans de l'acier au silicium orienté-à grains laminés à froid-avec une faible perte spécifique à 1,7 T et 50 Hz, coupées en onglet et empilées avec des joints à recouvrement étagés-pour maintenir le facteur de construction à un faible niveau. Le conducteur d'enroulement est normalement un fil rond émaillé ou du cuivre rectangulaire enveloppé de papier -, et le réservoir est en acier soudé avec une paroi ondulée ou des radiateurs.

Tests et documentation qui changent le prix

Les tests de routine suivent la norme CEI 60076-1 et couvrent la résistance d'enroulement, le rapport et le groupe vectoriel, la résistance d'isolement, la perte de charge sans-et le courant à vide-de charge, la perte de charge et l'impédance, ainsi que les tests diélectriques. Les tests de type ajoutent l'échauffement selon la CEI 60076-2 et les chocs de foudre selon la CEI 60076-3, tandis que la tenue aux courts-circuits appartient à la CEI 60076-5 et est normalement démontrée par un rapport de conception plutôt que répétée sur chaque unité.

Les tests spéciaux demandés sur les petites unités de distribution sont généralement une mesure de perte à température réduite, une mesure de courant harmonique ou un contrôle du niveau sonore. L'assistance d'un tiers-, un certificat d'inspection EN 10204 3.1 et un rapport de test de routine d'un laboratoire accrédité entraînent chacun un coût supplémentaire. Ils doivent donc être demandés délibérément plutôt que copiés à partir d'une demande plus ancienne.

Foire aux questions

Q:Pourquoi deux offres de 250 kVA S11 diffèrent-elles autant ?
R : Comparez le matériau conducteur et la densité de courant, la qualité et l’épaisseur du noyau, la classe de perte, la conception d’étanchéité du réservoir et la liste de tests ligne par ligne. Une unité scellée-enroulée en cuivre, à faible-perte avec des rapports de tests de type se trouve en haut de la gamme, une unité enroulée en aluminium-avec des tests de routine uniquement en bas.

Q:Une impédance de court-circuit-de 4 % est-elle correcte pour une unité de 250 kVA, 10 kV ?
R : Oui. Pour les transformateurs de distribution de classe 10 kV, la bande d'impédance habituelle est de 4 % jusqu'à environ 500 kVA et de 4,5 % à 630 kVA et plus. Sortir de la bande modifie la coordination de la protection et le niveau de défaut observé sur la carte 0,4 kV.

Q:Des bobinages en cuivre ou en aluminium pour un transformateur de 250 kVA ?
R : L'aluminium réduit le coût et la masse, mais nécessite une section de conducteur plus grande pour la même perte, de sorte que la bobine et le réservoir grandissent. Le cuivre maintient l'impédance et la tenue aux courts-circuits-plus faciles à contrôler et est généralement préféré lorsque le facteur de charge est élevé.

Q:Quel liquide isolant faut-il préciser ?
R : L’huile isolante minérale conforme à la norme CEI 60296 est la valeur par défaut. Les fluides à base d'ester-conformes à la norme CEI 61099 conviennent aux endroits intérieurs, tunnels ou sensibles au feu-en raison de leur point d'éclair plus élevé et de leur meilleure biodégradabilité, à un coût plus élevé.

Q:Comment vérifier l'absence de-perte de charge ?
R : Par une mesure de perte à vide-et de courant à vide-à la tension et à la fréquence nominales lors de tests de routine selon la norme CEI 60076-1, avec des valeurs de perte corrigées par rapport à la température de référence définie dans la même norme.

Q:Quels documents doivent accompagner la livraison ?
R : Un rapport d'essai de routine, un dessin de plaque signalétique, un certificat d'essai d'huile, un dessin dimensionnel d'ensemble et, si convenu, un certificat d'inspection EN 10204 3.1 avec traçabilité du noyau et du conducteur.
