Qu'est-ce qu'un transformateur sec ? Classification et applications des transformateurs secs

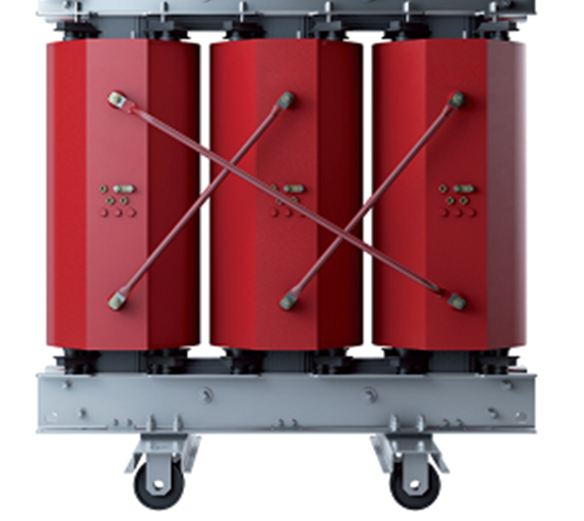

Transformateur sec GNEE Steel 1500 kva

1. Qu'est-ce qu'un transformateur de type sec ?



Letransformateur secest un dispositif à semi-conducteurs complètement stationnaire et nécessite moins de maintenance pour fournir un service avec peu de pannes. Ce transformateur ne contient aucune pièce mobile. Contrairement aux transformateurs remplis de liquide, ce transformateur utilise uniquement une isolation haute température car il est très respectueux de l'environnement. Ces transformateurs fournissent une source d’électricité stable et sûre sans avoir besoin d’un foyer, qui autrement émettrait des gaz nocifs.

Image 1 : Transformateurs secs MBT

2. Différence entre les transformateurs à sec et à huile

Deux types de transformations sont utilisés :Transformations de type secet transformateurs remplis d'huile (également appelés transformateurs immergés dans l'huile, transformateurs remplis de liquide). Ils ont le même objectif, mais présentent des différences de construction majeures. Ces différences font que certains types de transformateurs sont meilleurs pour certaines situations.

transformateur sec monophasé

MOYEN DE REFROIDISSEMENT

Un fluide de refroidissement est très important pour empêcher le transformateur de surchauffer et de devenir un risque potentiel d'incendie ou d'explosion. La surchauffe est inévitable lorsque le transformateur est sous charge, mais elle doit être résolue car l'augmentation de la température est inacceptable lorsque le transformateur est en cours d'utilisation.



Les transformateurs de type sec utilisent de l'air comme fluide de refroidissement, tandis que les transformateurs à huile utilisent de l'huile au lieu de l'air.



Certains lieux publics n'utilisent pas de transformateurs à huile car ils sont considérés comme un risque d'incendie majeur et utilisent plutôt des transformateurs de type sec. En effet, le liquide utilisé est inflammable. Des déversements de pétrole, des fuites ou des situations de contamination peuvent facilement survenir et mettre en danger les occupants du bâtiment. Pour cette raison, ils sont limités à une installation extérieure.



Les transformateurs de type sec sont un choix plus sûr et vous les verrez dans des lieux publics comme les centres de transport et les bâtiments d'entreprise.



ENTRETIEN



En général, les transformateurs à huile nécessitent des procédures de maintenance plus fréquentes que les transformateurs de type sec.



Le pétrole doit également être échantillonné afin qu’il n’y ait aucun problème de contamination. Le type sec résiste aux contaminants chimiques, ce qui signifie qu'il n'aura pas à se démonter à chaque fois qu'un accident mineur se produit



Consultez les directives de l'OSHA concernant les règles de sécurité pour les transformateurs et autres conducteurs électriques.



PRIX



Les transformateurs à huile sont généralement moins chers que les variantes de type sec, à quelques exceptions près.



NIVEAU DE FONCTIONNEMENT SONORE



Les transformateurs sont généralement connus pour être bruyants lorsqu’ils fonctionnent. Cela dit, les transformateurs à huile fonctionnent plus silencieusement que les transformateurs à sec.



EFFICACITÉ



Les transformateurs à huile sont connus pour être plus efficaces que les transformateurs de type sec, dont la tension nominale et la taille sont limitées.



Cela rend les transformateurs secs susceptibles de surchauffer s'ils sont surchargés et il est important de se rappeler que leurs performances sont limitées en cas de surcharge. En conséquence, le maintien de la puissance d’un transformateur de type sec est également plus coûteux au fil du temps.



Telles sont les principales différences qui existent entre les transformateurs à huile et les transformateurs à sec. Votre choix de transformateur dépendra de vos exigences de sécurité et de votre budget d'achat.



3. Combien de types de transformateurs secs

Il existe deux types de transformateurs secs :

Transformateur de type sec en résine coulée (CRT) (Imange 3)

Transformateur Imprégné sous Vide Pression (VPI) (Imange 4)

Image 3 : Transformateur de type sec en résine coulée (CRT)



Image 4 : Transformateur imprégné sous vide (VPI)

4. Application du transformateur de type sec

En raison de facteurs de sécurité, il existe certaines applications des transformateurs de type sec

Industrie chimique, pétrole et gaz

Zones écologiquement sensibles (par exemple zones protégées par l'eau)

Zones à risque d'incendie (par exemple forêt)

Sous-station du centre-ville

Sous-stations intérieures et souterraines

Production renouvelable (par exemple éoliennes offshore)
