Transformateur de type sec - 800 kVA 20 kV : conception de dissipation thermique et conseils de contrôle de la température

Une gestion thermique efficace est la pierre angulaire de la longévité, de l'efficacité et de la fiabilité de tout transformateur de type sec-, en particulier pour une unité importante comme un Transformateur de type sec -800 kVA 20 kV.Une dissipation thermique inadéquate peut entraîner un vieillissement accéléré de l’isolation, une augmentation des pertes, une réduction de la capacité de surcharge et, à terme, une défaillance prématurée. Contrairement aux unités remplies d'huile-qui utilisent un liquide pour le refroidissement, les transformateurs de type sec-s'appuient uniquement sur la circulation de l'air, ce qui rend leur conception et leurs conditions ambiantes critiques.



Cet article approfondit les principes d'ingénierie derrière la dissipation thermique dans ces transformateurs et fournit des conseils pratiques pour l'installation et le fonctionnement afin de maintenir un contrôle optimal de la température tout au long de sa durée de vie.



Qui nous sommes : votre expert en conception de transformateurs-efficaces thermiques
GNEE est spécialisé dans l'ingénierie de transformateurs-de type sec qui excellent en termes de performances thermiques. Nous intégrons une conception avancée de dissipation thermique dès le concept initial, garantissant ainsi notreTransformateurs de type sec-800 kVA 20 kVnon seulement ils satisfont, mais dépassent les exigences de classe thermique. Nos solutions sont conçues pour des conditions-réelles, garantissant que votre actif critique fonctionnera de manière fiable, même dans des cycles de charge exigeants et dans des environnements difficiles.

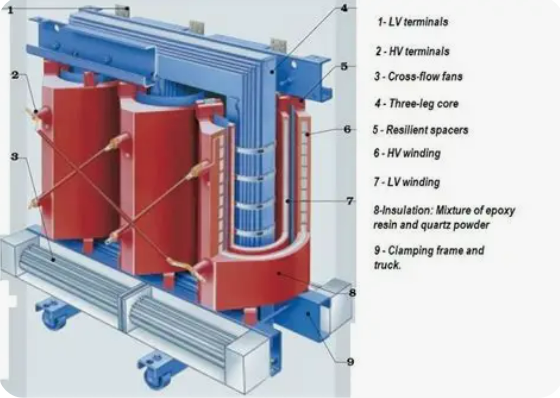

Guide visuel des sources de chaleur internes et des voies de dissipation



Comprendre les sources de chaleur et les principes fondamentaux de la dissipation



La chaleur dans un transformateur de type sec-est générée principalement par deux types de pertes :

• Aucune-perte de charge (pertes de base) :Pertes constantes du noyau magnétique, présentes chaque fois que le transformateur est sous tension.
• Pertes de charge (pertes de cuivre) :Pertes variables dans les enroulements, proportionnelles au carré du courant de charge (I2RI2R).
• Pour unUnité 800kVA 20kV, ces pertes se traduisent par une chaleur importante qui doit être continuellement évacuée. Le processus de dissipation repose sur trois mécanismes :
• Conduction:La chaleur se déplace des points chauds à l’intérieur des enroulements et du noyau vers les surfaces extérieures.
• Convection :L'air ambiant absorbe la chaleur des surfaces externes et des enceintes du transformateur.
• Radiation:La chaleur est émise sous forme d’énergie infrarouge par les surfaces chaudes.



La conception optimise les trois, avecla convection étant le facteur dominant et le plus contrôlabledans des installations standards.



Caractéristiques de conception de base pour une dissipation thermique optimale

Des fabricants comme GNEE intègrent des éléments de conception spécifiques pour améliorer le refroidissement :

• Conception des conduits de ventilation :Des conduits de refroidissement verticaux et horizontaux stratégiquement placés dans les enroulements basse-tension (BT) et haute-tension (HT) permettent à l'air de circuler librement, évacuant directement la chaleur de la source.
• Matériau et configuration du bobinage :L'utilisation decuivre à haute-conductivitéminimise les pertes I2RI2R à la source. Les structures d'enroulement sont conçues pour maximiser la surface exposée à l'air de refroidissement.
• Encapsulation / Imprégnation :Pour les transformateurs VPI ou en résine coulée, la résine doit avoir une bonne conductivité thermique pour transférer efficacement la chaleur des conducteurs vers la surface. L'encapsulation est conçue pour éviter de créer des barrières thermiques.
• Ailettes de refroidissement et surface étendue :L'enceinte du transformateur ou le corps en résine moulée lui-même comprend souvent des ailettes ou des ondulations pour augmenter la surface et permettre un meilleur échange thermique avec l'air ambiant.

Pour les applications où le refroidissement standard est insuffisant, notretransformateurs de type sec-avec refroidissement à air pulsé (AF)fournir une solution technique.



Conseils d'installation essentiels pour maximiser le flux d'air naturel (AN)



Une installation correcte est aussi importante que la conception elle-même. Suivez ces conseils pour le refroidissement Air Natural (AN) :

1. Respecter les distances de dégagement :Respectez strictement les dégagements minimaux spécifiés par le fabricant-par rapport aux murs, autres équipements et obstacles. Ceci n'est pas-négociable pour créer un effet de cheminée à circulation d'air sans entrave.
2. Questions d’orientation :Installez le transformateur de manière à ce que ses canaux de ventilation naturelle (généralement verticaux) s'alignent avec les courants d'air de la pièce. Évitez de le placer dans un coin avec deux murs bloquant la circulation de l'air.
3. Ventilation de la pièce :La salle électrique doit être équipée deentrée d'air frais et évacuation d'air chaud. Le transformateur dissipe la chaleur dans la pièce ; cette chaleur doit être évacuée pour éviter une augmentation de la température ambiante, ce qui réduirait l'efficacité du refroidissement.
4. Évitez les sources de chaleur :Ne pas installer à proximité d'autres sources de chaleur importantes telles que des chaudières, des conduites de vapeur ou la lumière directe du soleil à travers les fenêtres.



Stratégies actives de contrôle et de surveillance de la température



Pour une gestion thermique proactive, mettez en œuvre ces mesures de contrôle :

• Systèmes de surveillance de la température :Assurez-vous que votreTransformateur de type sec -800 kVA 20 kVest équipé deCapteurs thermiques Pt100 ou PTCdans les enroulements BT et HT. Connectez-les à un appareil de surveillance ou à un système de gestion de bâtiment (BMS) pour un suivi en temps réel et la génération d'alarmes.
• Refroidissement par air forcé (AF) :La plupart des unités sont conçues comme AN/AF, ce qui signifie qu'elles peuvent être équipées de groupes de ventilateurs. Ces ventilateurs s'activent automatiquement à une température prédéfinie (par exemple, 110 degrés), augmentant considérablement le flux d'air et la capacité de refroidissement lors de charges de pointe ou de conditions ambiantes élevées.
• Gestion des charges :Surveiller les charges opérationnelles. Un fonctionnement constant au-dessus de la capacité nominale générera une chaleur excessive. Utilisez les données de température pour éclairer les décisions de délestage ou de planification.



Un transformateur bien-surveillé est un atout prévisible. Découvrez notresolutions de surveillance des transformateurspour un contrôle amélioré.



Pratiques de maintenance pour maintenir l’efficacité du refroidissement



Un entretien courant est essentiel pour préserver les performances thermiques conçues :

• Gardez les passages d'air propres :Nettoyez régulièrement la poussière et les débris des conduits de refroidissement du transformateur, des enroulements (si accessibles) et des entrées/sorties du ventilateur. La saleté accumulée agit comme un isolant.
• Inspecter les ventilateurs de refroidissement :Pour les unités AF, testez régulièrement le fonctionnement du ventilateur et assurez-vous qu'il démarre au bon point de consigne de température.
• Enquêtes thermographiques :Effectuez des inspections infrarouges périodiques sous charge pour identifier tout point chaud anormal causé par des connexions desserrées, des conduits bloqués ou des composants défaillants.



Transformateur de type sec GNEE 800 kVA 20 kV- : spécifications de performances thermiques

Paramètre/caractéristique	Spécification de conception GNEE
Puissance nominale/tension	800 kVA / 20 kV
Classe d'isolation	Classe H (180 degrés)
Augmentation de la température	80K (Standard sur bobinage BT)
Conception de refroidissement	AN/AF (Air Naturel/Air Forcé)
Température de démarrage du ventilateur	Généralement 110 degrés (alarme à 130 degrés, déclenchement à 150 degrés)
Matériau d'enroulement	Cuivre à haute-conductivité
Matériau de base	Acier au silicium à grain orienté-à faibles-pertes
Surveillance thermique	Capteurs Pt100 intégrés(dans les enroulements BT & HT)
Degré de protection	IP20/21 (boîtier)
Conformité aux normes	CEI 60076-11 (y compris les tests thermiques)



Conclusion : la gestion thermique proactive garantit des décennies de service fiable

Les performances et la durée de vie de votreTransformateur de type sec -800 kVA 20 kVsont directement régis par l’efficacité de sesconception de dissipation thermique et contrôle de la température. Une approche globale-combinant une ingénierie de qualité supérieure, une installation correcte, une surveillance active et une maintenance régulière-est essentielle pour libérer tout son potentiel et garantir une alimentation électrique sûre et fiable.
