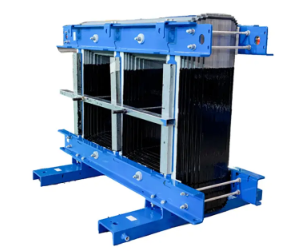

Noyau de transformateur de distribution rempli d'huile

Noyau de transformateur de distribution rempli d'huile-Description du produit

---



Fonctions et rôles du noyau du transformateur de distribution rempli d'huile-

• Conduction du champ magnétique: En tant que canal du circuit magnétique du transformateur, le noyau guide le champ magnétique alternatif généré par le courant dans l'enroulement primaire. Cela permet à l'enroulement secondaire d'induire une tension, complétant ainsi la transformation de tension et la transmission de l'énergie électrique.



• Réduction des pertes: En optimisant les matériaux et la structure, il minimise la perte par hystérésis et la perte par courants de Foucault. Ces deux types de pertes sont directement converties en chaleur, ce qui affecte le rendement du transformateur.



• Support d'enroulement : Servant de structure interne au transformateur, le noyau fixe et prend en charge les enroulements haute-et basse-tension. Il assure la distance d'isolation entre les enroulements et le noyau, ainsi qu'entre les enroulements eux-mêmes, pour garantir un fonctionnement sûr.



Les matériaux de base couramment utilisés sont principalement les suivants :

1. Stratifications en acier au silicium

L'acier au silicium est le matériau le plus couramment utilisé pour les noyaux des transformateurs de distribution en raison de sa bonne perméabilité et de ses faibles pertes par hystérésis. L'ajout de silicium peut réduire la perte de fer et améliorer l'efficacité du transformateur.



2. Acier au silicium à haute perméabilité :

Basé sur l'acier au silicium traditionnel, ce matériau améliore encore la perméabilité et réduit les pertes d'énergie. Il est particulièrement adapté aux transformateurs à haut-transformateurs à haut rendement.



3.Alliages amorphes :

L'alliage amorphe est un nouveau matériau, il n'a pas de structure cristalline, il présente donc une perte par hystérésis et une perte par courants de Foucault plus faibles, ce qui rend le transformateur utilisant ce matériau plus économe en énergie. Cependant, le coût des matériaux en alliages amorphes est élevé et le traitement est difficile.



4.Alliages nanocristallins :

Les matériaux nanocristallins combinent les avantages des matériaux amorphes avec des propriétés mécaniques supérieures, offrant de très faibles pertes et une induction magnétique à saturation élevée, ce qui convient aux transformateurs de distribution-hautes performances.



5.Acier électrique à grains-orientés :

L'acier électrique à grains orientés est une sorte de matériau avancé spécialement utilisé pour le noyau du transformateur de puissance. Sa structure cristalline a été spécialement traitée pour être disposée dans une seule direction, ce qui réduit considérablement l'énergie nécessaire à la magnétisation et améliore l'efficacité.



5.Acier électrique sans-grains-orientés :

Par rapport à l'acier électrique orienté, la structure cristalline de l'acier électrique non orienté - n'est pas alignée de manière unidirectionnelle, mais elle peut néanmoins fournir de bonnes propriétés magnétiques et convient aux applications nécessitant une magnétisation multi-directionnelle.



Spécifications du noyau de transformateur de distribution rempli d'huile

Taper	Grade	Épaisseur (mm)	Densité (kg/dm³)	Perte maximale de noyau (W/kg)		Min. Induction (T)	Min. Laminage en facteur
				P17/50	P17/60
Type conventionnel	C23Q110	0.23	7.65	1.10	1.45	1.82	0.945
	C23Q120			1.20	1.57	1.82
	C27Q120	0.27		1.20	1.58	1.82	0.950
	C27Q130			1.30	1.68	1.82
	C30Q120	0.30		1.20	1.58	1.82	0.955
	C30Q130			1.30	1.71	1.82
Haute induction taper	C23QG085	0.23	7.65	0.85	1.12	1.88	0.945
	C23QG090			0.90	1.19	1.88
	C23QG095			0.95	1.25	1.88
	C23QG100			1.00	1.32	1.88
	C27QG090	0.27		0.90	1.19	1.88	0.950
	C27QG095			0.95	1.25	1.88
	C27QG100			1.00	1.32	1.88
	C27QG110			1.10	1.45	1.88
	C30QG105	0.30		1.05	1.38	1.88	0.955
	C30QG110			1.10	1.46	1.88
	C30QG120			1.20	1.58	1.88
Domaine affiné type à haute induction	C23QH080	0.23	7.65	0.80	1.06	1.88	0.945
	C23QH085			0.85	1.12	1.88
	C23QH090			0.90	1.19	1.88
	C23QH100			1.00	1.32	1.88
	C27QH085	0.27		0.85	1.12	1.88	0.950
	C27QH090			0.90	1.19	1.88
	C27QH095			0.95	1.25	1.88
	C27QH100			1.00	1.32	1.88
	C30QH095	0.30		0.95	1.25	1.88	0.955
	C30QH100			1.00	1.32	1.88
	C30QH110			1.10	1.46	1.88
